[Session 02 TM4C123GXL Study 02] - GPIO 04

◈ 본문에 들어가기 앞서

 본 게시물은 GPIO 기본적인 input, output 설정에 관한 code analysis를 다룬다.

2020/08/22 - [Embedded Lab. @ Modu inst./2020 Session 02 (2020.06~)] - [Session 02 TM4C123GXL Study 02] - GPIO 03

[Session 02 TM4C123GXL Study 02] - GPIO 03

---

1. TM4C123GXL Programming Model

 TM4C123GXL은 TI사의 'Tiva family of ARM Cortex-M based microcontroller'의 development board로 TM4C123GH6PM을 core로 한다. TI사에서는 Tiva serise의 개발을 위하여 'Texas Instruments TivaWare Peripheral Driver Library'를 제공한다. 이 library를 이용한 두 가지 programming model이 있는데 하나는 'Direct Register Access Model'이고 또다른 하나는 'Software Driver Model'이다.

• Direct Register Access Model

#include "inc/tm4c123gh6pm.h"
.
.
.
void Sys_Init()
{
    /*SysCLK*/
.
.
    /*GPIO*/
    volatile unsigned long delay;
    SYSCTL_RCGC2_R |= 0x20;           // 1) activate clock for Port F
    delay = SYSCTL_RCGC2_R;           // allow time for clock to start
    GPIO_PORTF_LOCK_R = 0x4C4F434B;  // 2) unlock GPIO Port F -> GPIOCR을 unlock.
    GPIO_PORTF_CR_R = 0x1F;           // allow changes to PF4-0
                                      // only PF0 needs to be unlocked, other bits can't be locked
    GPIO_PORTF_AMSEL_R = 0x00;        // 3) disable analog on PF
    GPIO_PORTF_PCTL_R = 0x00000000;   // 4) PCTL GPIO on PF4-0
    GPIO_PORTF_DIR_R = 0x0E;          // 5) PF4,PF0 in, PF3-1 out //0b0000,1110
    GPIO_PORTF_AFSEL_R = 0x00;        // 6) disable alt funct on PF7-0
    GPIO_PORTF_PUR_R = 0x11;          // enable pull-up on PF0 and PF4
    GPIO_PORTF_DEN_R = 0x1F;          // 7) enable digital I/O on PF4-0
.
.
.
}
.
.
.

---

• Software Driver Model

#include "stdint.h"                     // Library of Standard Integer Types
#include "stdbool.h"                    // Library of Standard Boolean Types
#include "inc/hw_memmap.h"              // Macros defining the memory map of the Tiva C Series device
#include "inc/hw_types.h"               // Defines common types and macros
#include "driverlib/sysctl.h"           // Defines and macros for System Control API of DriverLib
#include "driverlib/gpio.h"             // Defines and macros for GPIO API of DriverLib
.
.
.
int main(void){
    // Set the System clock to 80MHz and enable the clock for peripheral GPIOF
    SysCtlClockSet(SYSCTL_SYSDIV_2_5 | SYSCTL_USE_PLL | SYSCTL_XTAL_16MHZ | SYSCTL_OSC_MAIN);
    SysCtlPeripheralEnable(SYSCTL_PERIPH_GPIOF);

    // Configure the PF1, PF2 and PF3 ports as Digital Output Pins
    GPIOPinTypeGPIOOutput(GPIO_PORTF_BASE, GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3);

    while (true){
        // Write the output value to the GPIO PortF to control the PF1, PF2 and PF3
        GPIOPinWrite(GPIO_PORTF_BASE, GPIO_PIN_3 | GPIO_PIN_2 | GPIO_PIN_1, ui8PinData);
        // Create a delay by wasting machine cycles in a loop
        SysCtlDelay(26666667);
        // Clear the Output of the GPIO PortF for PF1, PF2 and PF3
        GPIOPinWrite(GPIO_PORTF_BASE, GPIO_PIN_3 | GPIO_PIN_2 | GPIO_PIN_1, 0x00);
        SysCtlDelay(26666667);

        // If the PF3 port was activated, restart the cycle by outputting to PF1
        if (ui8PinData == GPIO_PIN_3){
            ui8PinData = GPIO_PIN_1;
        } else
            // else Left Shift the ui8PinData to output to the next pin
            ui8PinData = ui8PinData << 1;
    }
}
.
.
.

 이 두 가지의 model은 'combine'될 수 있지만 'tm4c123gh6pm.h'에서 정의된 register가 'hw_.h'에서 정의 되었을 시에는 충돌이 일어날 수 있으므로 주의해야 한다. 동일한 application에 대하여 두 가지의 model로 모두 쓰여질 수 있지만, 실시간 analog data 캡쳐에 사용되는 ADC module과 같이 performance critical peripheral들의 경우에는 DRA model을 사용하고 critical하지 않은 pin configuration과 같은 것은 SD model을 사용하는 것이 좋다.

---

2. DRA model을 이용한 GPIO input/output

 위에서 언급했듯 DRA보다는 SD를 사용하는 것이 좋다. 이는 아래에서도 살펴보면 알 수 있지만, 각각의 register에 직접 접근하여 코드를 작성하는 것이므로 이는 API function들을 이용하는 SD보다 안전한 방식이 아니다. 하지만 이를 직접 작성하고 간단한 코드를 작성해보는 것이 각각의 peripheral에 대하여 면밀히 살펴볼 수 있는 기회가 될 것이므로 이를 분석해보고자 하였다.

• HW Discription

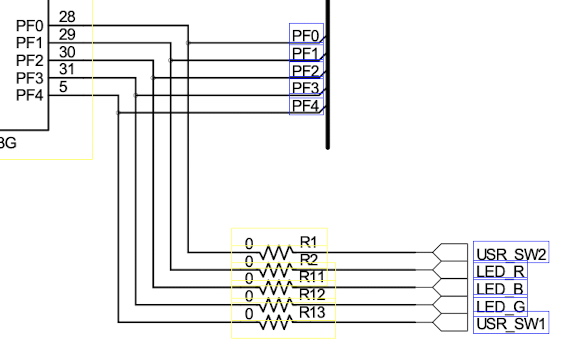

<Fig. 2-1> On-board Switches & LED





 TM4C123GXL의 경우에 개발보드 내에 2개의 user switch들과 RGB LED가 실장되어있다.

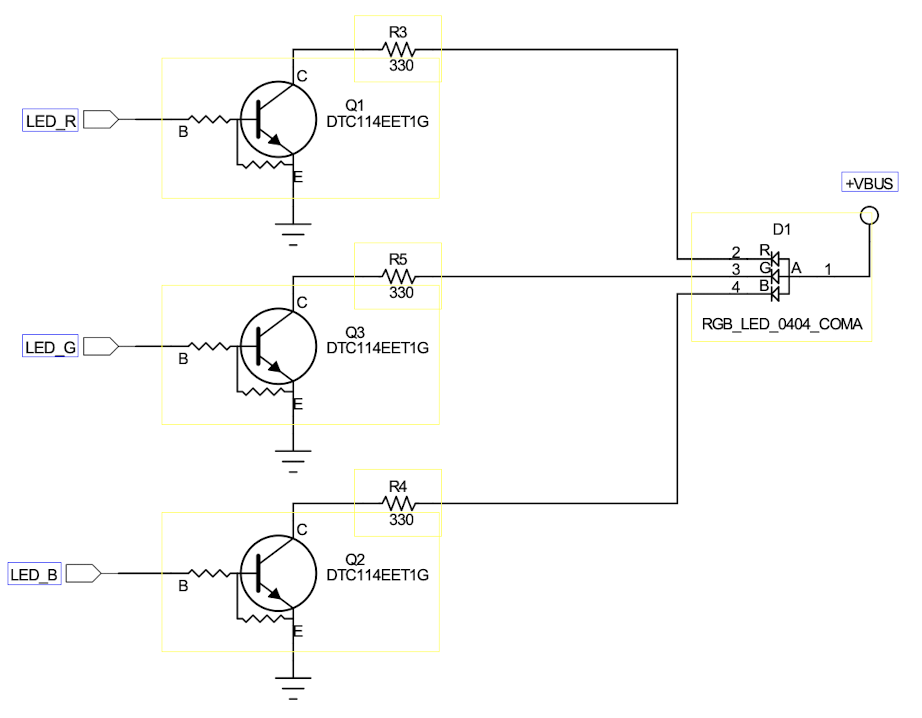

<Fig. 2-1-1> LED interface circuit description





 각각의 LED는 'DTC114EET1G'라는 NPN형 TR에 의해 제어되며 TR의 base에 HIGH signal을 주면 collector에서 emitter로 전류가 흐르게 된다.

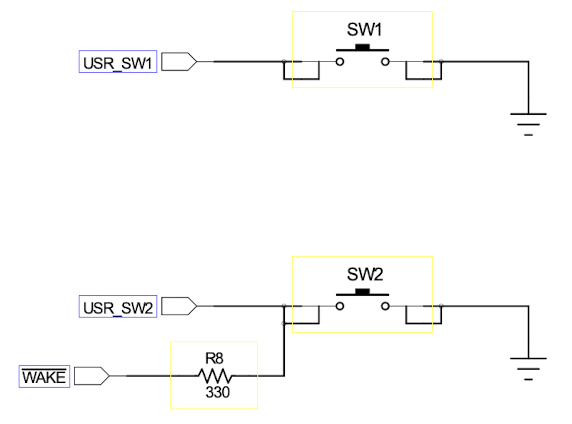

<Fig. 2-1-2> Switch circuit description





 두 개의 user switch는 GND와 연결되어 있으며, switch를 누르게 되면 해당 핀에 LOW가 input으로 들어온다.

---

• CCS Code

/*
 * Project name: GPIO basic I/O configuration
 * Dev. by: Sean K.
 * Data: 2020.09.28
 */

/*
 * HW interfaces
 * PF4,0 -> Input SW1 & SW2 (Polling)
 * PF1, 2, 3 -> Output LED (Depending on switch status)
 */

#include <stdint.h>
#include <stdbool.h>
#include "inc/tm4c123gh6pm.h"

/*variables & definitions*/
//PF1의 경우에는 0x02, PF2는 0x04, PF3은 0x08을 씀으로써 toggle이 가능하다.
#define PF1   (*((volatile unsigned long *)0x40025008))
#define PF2   (*((volatile unsigned long *)0x40025010))
#define PF3   (*((volatile unsigned long *)0x40025020))
#define PF4   (*((volatile unsigned long *)0x40025040))
#define PF0   (*((volatile unsigned long *)0x40025004))

/*func.*/
void Sys_Init();

/*sys_init*/
void Sys_Init()
{
    /*GPIO*/
    volatile unsigned long delay;
    SYSCTL_RCGC2_R |= 0x20;           // 1) activate clock for Port F
    delay = SYSCTL_RCGC2_R;           // allow time for clock to start. 3 MC 걸림.
    GPIO_PORTF_LOCK_R = 0x4C4F434B;   // 2) unlock GPIO Port F -> GPIOCR을 unlock.
    GPIO_PORTF_CR_R = 0x1F;           // allow changes to PF4-0
                                      // only PF0 needs to be unlocked, other bits can't be locked
    GPIO_PORTF_AMSEL_R = 0x00;        // 3) disable analog on PF
    GPIO_PORTF_PCTL_R = 0x00000000;   // 4) PCTL GPIO on PF4-0
    GPIO_PORTF_DIR_R = 0x0E;          // 5) PF4,PF0 in, PF3-1 out //0b0000,1110
    GPIO_PORTF_AFSEL_R = 0x00;        // 6) disable alt funct on PF7-0
    GPIO_PORTF_PUR_R = 0x11;          // enable pull-up on PF0 and PF4
    GPIO_PORTF_DEN_R = 0x1F;          // 7) enable digital I/O on PF4-0

    /*OUPUT Init.*/
    PF1 = 0x00;
    PF2 = 0x00;
    PF3 = 0x00;
}

/*main*/
int main()
{
    Sys_Init();

    while (1)
    {
        if (PF4 == 0x00) //When SW1 on
        {
            //PF1 on
            PF1 = 0x02;
            PF2 = 0x00;
            PF3 = 0x00;
        }
        else if (PF0 == 0x00) //When SW2 on
        {
            //PF2 on
            PF1 = 0x00;
            PF2 = 0x04;
            PF3 = 0x00;
        }
        else
        {
            //PF3 on
            PF1 = 0x00;
            PF2 = 0x00;
            PF3 = 0x08;
        }
    }
}



① Includes

 기본적으로 3가지의 include file이 필요하다.

• <stdint.h>

#ifndef _STDINT_H_
#define _STDINT_H_
.
.
.
#if defined(__MSP430__) || defined(__TMS320C55X_PLUS_BYTE__)
    typedef   signed char    int8_t;
    typedef unsigned char   uint8_t;
    typedef          int    int16_t;
    typedef unsigned int   uint16_t;
    typedef          long   int32_t;
    typedef unsigned long  uint32_t;
#elif defined(_TMS320C5XX) || defined(__TMS320C55X__)
    typedef          int    int16_t;
    typedef unsigned int   uint16_t;
    typedef          long   int32_t;
    typedef unsigned long  uint32_t;
#elif defined(_TMS320C6X) || defined(__ARM_ARCH) || defined(__ARP32__) || \
      defined(__PRU__)    || defined(__C7000__)
    typedef   signed char   int8_t;
    typedef unsigned char  uint8_t;
    typedef          short  int16_t;
    typedef unsigned short uint16_t;
    typedef          int    int32_t;
    typedef unsigned int   uint32_t;
.
.
.
#endif /* _STDINT_H_ */

 이 include file의 경우 위에서 보는 것과 같이 'Standard integer types'를 define한다. 이를 include하여 code를 작성하면 보다 직관적으로 원하는 변수의 크기를 선언할 수 있다.

• <stdbool.h>

#ifndef __bool_true_false_are_defined
#define	__bool_true_false_are_defined	1

#include <_ti_config.h>

_TI_PROPRIETARY_PRAGMA("diag_push")
_TI_PROPRIETARY_PRAGMA("CHECK_MISRA(\"-19.4\")")
_TI_PROPRIETARY_PRAGMA("CHECK_MISRA(\"-19.11\")")

#ifndef __cplusplus

#define	false	0
#define	true	1

#define	bool	_Bool
#if __TI_PROPRIETARY_STRICT_ANSI_MACRO && 199901L > __STDC_VERSION__
typedef unsigned char _Bool;
#endif

#endif /* !__cplusplus */

_TI_PROPRIETARY_PRAGMA("diag_pop")

#endif /* __bool_true_false_are_defined */

 이 include file의 경우 위에서 보는 것과 같이 'Standard boolean types'를 define한다.

• "inc/tm4c123gh6pm.h"

#ifndef __TM4C123GH6PM_H__
#define __TM4C123GH6PM_H__
.
.
.
//*****************************************************************************
//
// GPIO registers (PORTF)
//
//*****************************************************************************
#define GPIO_PORTF_DATA_BITS_R  ((volatile uint32_t *)0x40025000)
#define GPIO_PORTF_DATA_R       (*((volatile uint32_t *)0x400253FC))
#define GPIO_PORTF_DIR_R        (*((volatile uint32_t *)0x40025400))
#define GPIO_PORTF_IS_R         (*((volatile uint32_t *)0x40025404))
#define GPIO_PORTF_IBE_R        (*((volatile uint32_t *)0x40025408))
#define GPIO_PORTF_IEV_R        (*((volatile uint32_t *)0x4002540C))
#define GPIO_PORTF_IM_R         (*((volatile uint32_t *)0x40025410))
#define GPIO_PORTF_RIS_R        (*((volatile uint32_t *)0x40025414))
#define GPIO_PORTF_MIS_R        (*((volatile uint32_t *)0x40025418))
#define GPIO_PORTF_ICR_R        (*((volatile uint32_t *)0x4002541C))
#define GPIO_PORTF_AFSEL_R      (*((volatile uint32_t *)0x40025420))
#define GPIO_PORTF_DR2R_R       (*((volatile uint32_t *)0x40025500))
#define GPIO_PORTF_DR4R_R       (*((volatile uint32_t *)0x40025504))
#define GPIO_PORTF_DR8R_R       (*((volatile uint32_t *)0x40025508))
#define GPIO_PORTF_ODR_R        (*((volatile uint32_t *)0x4002550C))
#define GPIO_PORTF_PUR_R        (*((volatile uint32_t *)0x40025510))
#define GPIO_PORTF_PDR_R        (*((volatile uint32_t *)0x40025514))
#define GPIO_PORTF_SLR_R        (*((volatile uint32_t *)0x40025518))
#define GPIO_PORTF_DEN_R        (*((volatile uint32_t *)0x4002551C))
#define GPIO_PORTF_LOCK_R       (*((volatile uint32_t *)0x40025520))
#define GPIO_PORTF_CR_R         (*((volatile uint32_t *)0x40025524))
#define GPIO_PORTF_AMSEL_R      (*((volatile uint32_t *)0x40025528))
#define GPIO_PORTF_PCTL_R       (*((volatile uint32_t *)0x4002552C))
#define GPIO_PORTF_ADCCTL_R     (*((volatile uint32_t *)0x40025530))
#define GPIO_PORTF_DMACTL_R     (*((volatile uint32_t *)0x40025534))
.
.
.
#endif

#endif // __TM4C123GH6PM_H__

 이 include file은 위에서는 그 일부분을 보여주는데 TM4C123GH6PM의 모든 register map을 define한 것이다. 위의 definition들 중에 '*'가 앞에 붙지 않은 것이 있다. 해당 definition은 'GPIO_PORTF_DATA_BITS_R'이다. 이를 사용하는 방식은 다음 사이트에서 볼 수 있다.

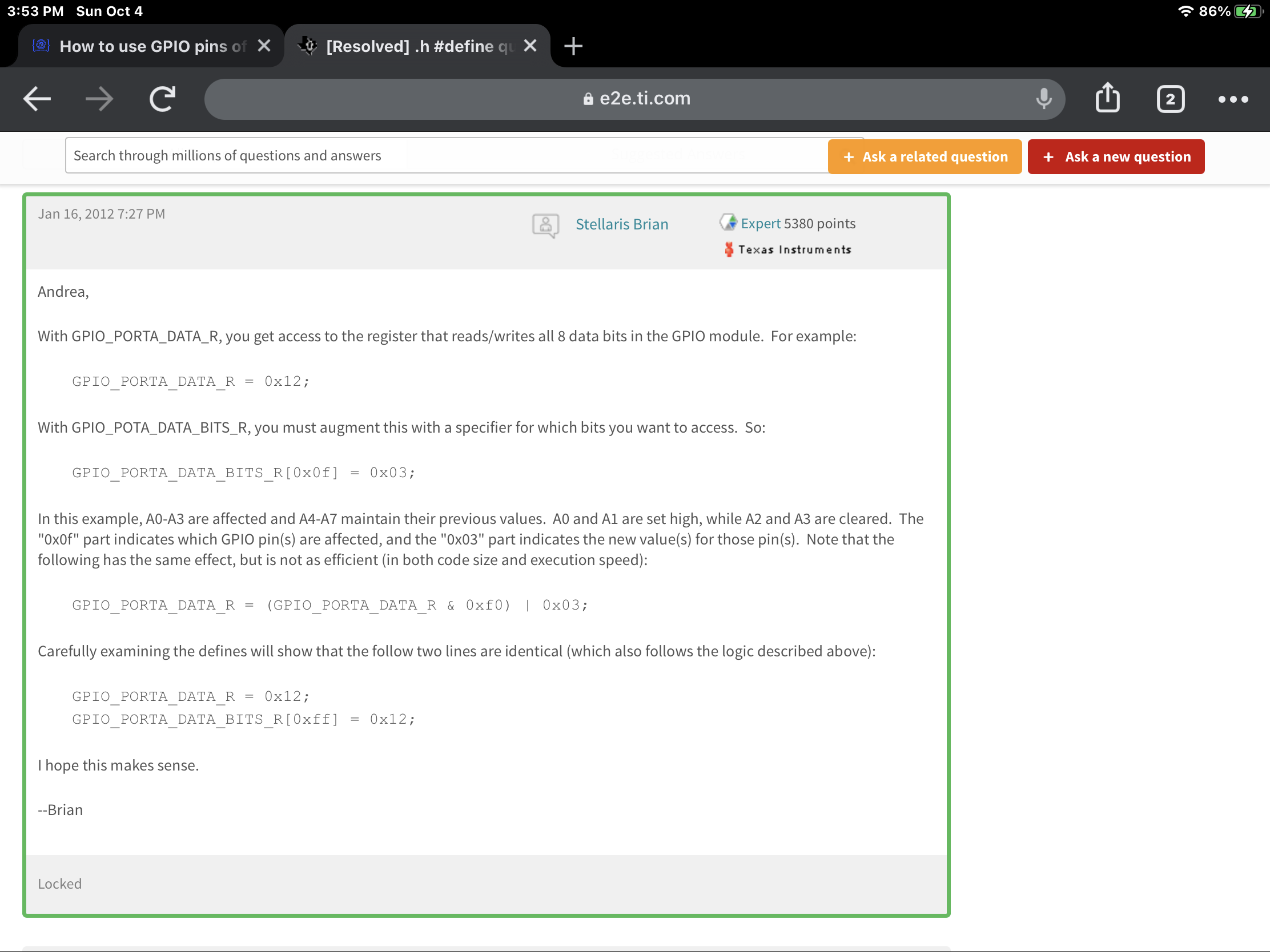

e2e.ti.com/support/archive/stellaris_arm/f/471/t/158235?-h-define-question

---

② Port definitions

.
.
.
#define PF1   (*((volatile unsigned long *)0x40025008))
#define PF2   (*((volatile unsigned long *)0x40025010))
#define PF3   (*((volatile unsigned long *)0x40025020))
#define PF4   (*((volatile unsigned long *)0x40025040))
#define PF0   (*((volatile unsigned long *)0x40025004))
.
.
.

 각 GPIO port의 핀은 위와 같이 define되는데 이는 위의 'tm4c123gh6pm.h'에서도 볼 수 있는 형태로 정의한다. 위의 코드에서 보이는 '(*((volatile unsigned long *)))'는 흔하게 볼 수 있는 type은 아니기에 살펴보도록 하자. 'volatile unsigned long*'의 경우 type을 describe하는 부분이다. 특별히 이러한 타입은 'volatile pointer'가 unsigned long으로 선언되었음을 나타내는 것이다. 'volatile pointer'는 이러한 HW 접근방식에는 부적절한 특정 optimisation들을 disable시킨다. '(type)value'는 C에서 typecasting을 의미한다. 따라서 '(volatile unsigned long *)0x40025008'은 0x40025008을 취하고 이를 volatile unsigned long*으로 typecasting한다는 의미로 해석하면 된다. 맨 앞에 있는 '*'는 compiler에서 'dereference(역참조; 주소값을 통해 그 주소에 있는 값에 접근)'한다고 말해주는 것이다. 이를 모두 조합하여 PF1의 definition을 해석해보면, compiler에게 0x40025008 주소의 memory에 unsigned long (32bit)으로 읽고 쓰겠다는 의미이다.

 일반적인 경우에 이렇게 각 핀을 define하면 해당 핀을 High로 만들 때는 '1'을, Low로 만들 때는 '0'을 define한 변수에 입력한다. 이런 경우에는 혹여 변경을 원하는 핀 이외의 핀의 값을 변경할 수 있는 가능성이 있어서 이를 막을 필요가 있다. TM4C123의 경우에는 각 Port의 base address에서 2bit 떨어진 address부터 각 핀(0~7)이 지정되어 있다. 이를 datasheet에서는 다음과 같이 언급하고 있다.

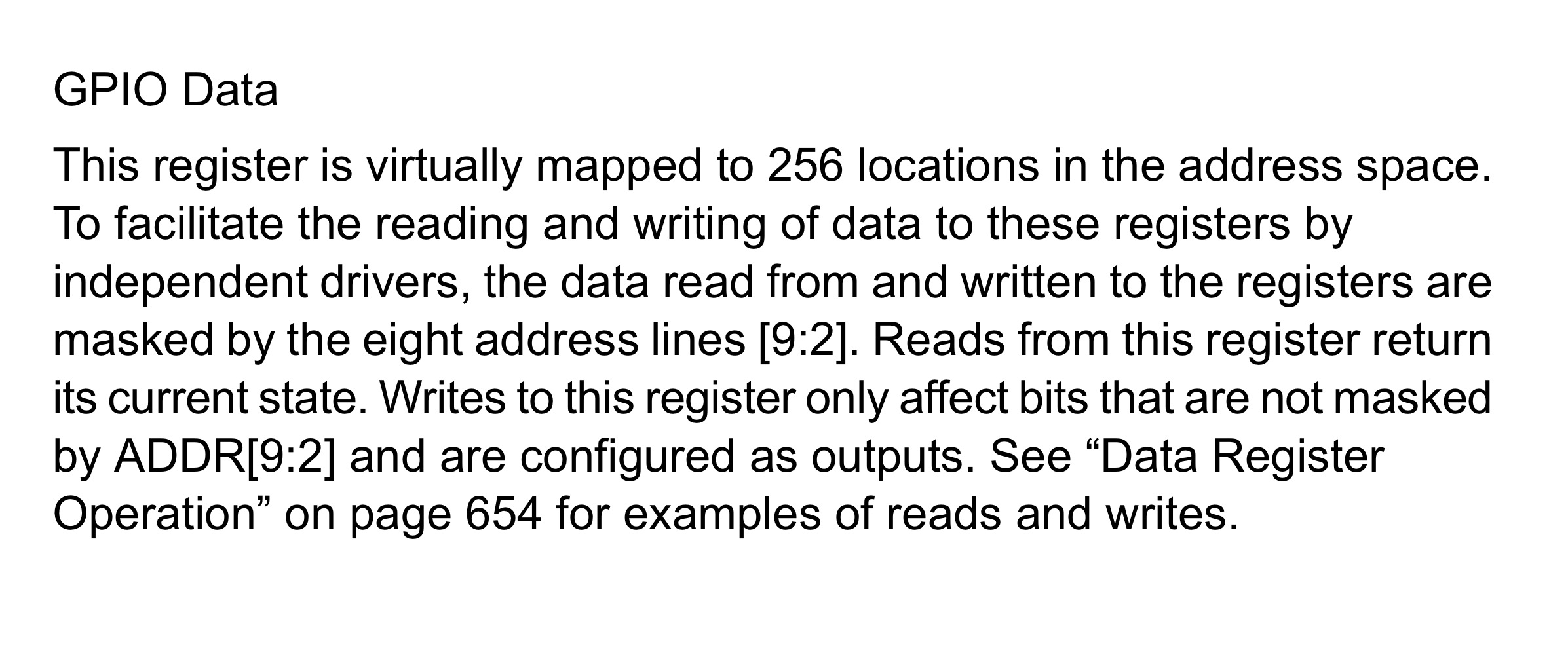

이 내용을 보면 ADDR[9:2], 즉, base address에서 0x04(0b0100)~0x200(0b0010.0000.0000) 값을 각각 더하면 각 핀이 mapping 되어 있는 address이다. 예를 들어, PF0은 PORTF의 base address(APB 이용시)인 0x4002.5000에 0x04를 더한 0x4002.5004에 map되어 있으므로 이 주소로 PF0를 define하면 된다.

  다시 위에서 언급한 문제를 TM4C123의 경우에 어떻게 해결했는지 알아보자. PF2를 예를 들어서 말하자면 다음과 같다. 위의 코드와 같이 PF2라는 이름을 해당핀이 map되어 있는 address에 붙여주면 이제 이 변수명에 입력하는 값은 해당 address에 입력이 된다. 이 값이 내부적인 처리에 의해 Data_R에 적용이 되는데 이때 다른 bit의 값은 건들면 안되고 PF2의 bit인 LSB에서 3번째 핀의 값만 바꿀 수 있어야한다. 따라서 PF2의 mapped register의 LSB에서 3번째 bit만을 건들여주면 이 값이 내부적 처리를 통해 Data_R의 다른 bit는 건들이지 않고 해당 bit만을 바꾸게 된다. 이 때문에 위의 코드에서 각각의 핀을 독립적인 변수로 지정했음에도 불구하고 마치 Data_R에 값을 쓰는 것 처럼 값을 넣는 것이다(0x01, 0x02, 0x04, 0x08, ..., 0x80). 이는 'PF2 = 0x0f'를 하더라도 3번째 bit의 값만 입력이 되므로 나머지 1, 2, 4번째 bit의 값이 '1'인 것은 Data_R에 아무런 영향을 미치지 않게된다(추후에 CCS의 debugging을 통해 실험적 체크 진행할 예정).

---

③ Port Configuration

.
.
.
void Sys_Init()
{
    /*GPIO*/
    volatile unsigned long delay;
    SYSCTL_RCGC2_R |= 0x20;           // 1) activate clock for Port F
    delay = SYSCTL_RCGC2_R;           // allow time for clock to start.
    GPIO_PORTF_LOCK_R = 0x4C4F434B;   // 2) unlock GPIO Port F -> GPIOCR을 unlock.
    GPIO_PORTF_CR_R = 0x1F;           // allow changes to PF4-0
                                      // only PF0 needs to be unlocked, other bits can't be locked
    GPIO_PORTF_AMSEL_R = 0x00;        // 3) disable analog on PF
    GPIO_PORTF_PCTL_R = 0x00000000;   // 4) PCTL GPIO on PF4-0
    GPIO_PORTF_DIR_R = 0x0E;          // 5) PF4,PF0 in, PF3-1 out //0b0000,1110
    GPIO_PORTF_AFSEL_R = 0x00;        // 6) disable alt funct on PF7-0
    GPIO_PORTF_PUR_R = 0x11;          // enable pull-up on PF0 and PF4
                                      // Since the switches are connected to GND.
    GPIO_PORTF_DEN_R = 0x1F;          // 7) enable digital I/O on PF4-0
.
.
.
}
.
.
.

 Sys_Init() 함수의 내용 중에 위의 code 부분이 PORTF의 configuration sequence이다. 각 register의 내용은 Datasheet에서 살펴볼 수 있다. GPIO의 특징은 이전 게시물을 참고하면 좋다.

2020/07/28 - [Embedded Lab. @ Modu inst./2020 Session 02 (2020.06~)] - [Session 02 TM4C123GXL Study 02] - GPIO 01

[Session 02 TM4C123GXL Study 02] - GPIO 01

• SYSCTL_RCGC2_R

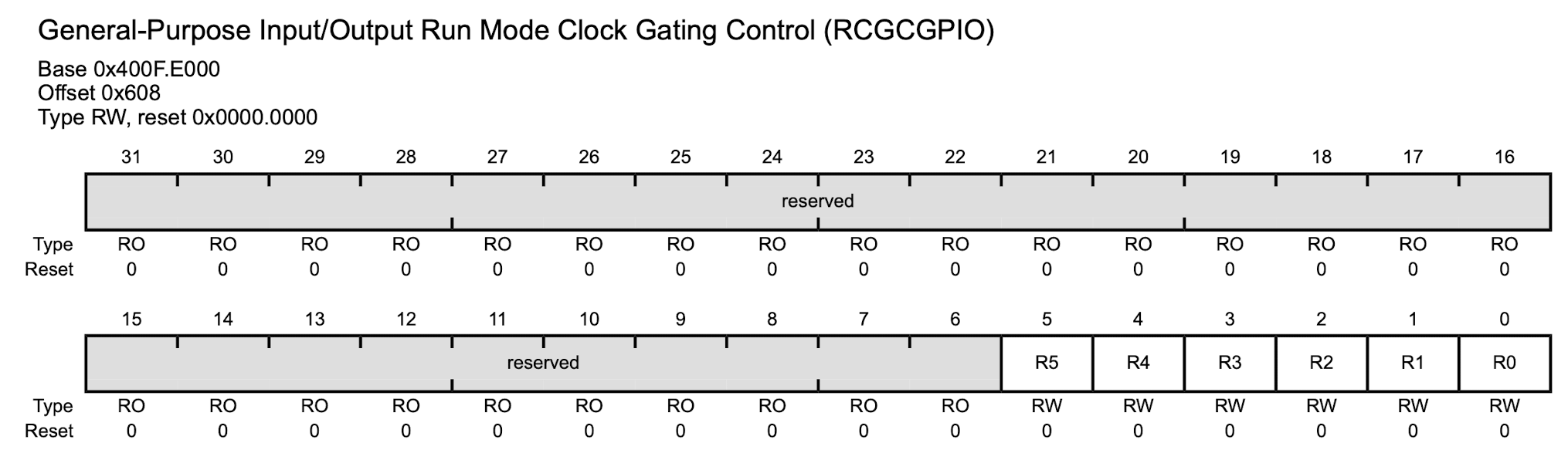

<Fig. 2-2> SYS_RCGC reg. description





 Register의 명칭을 살펴보면 SYSCTL은 'SYStem ConTroL'을, RCGC는 'Run mode Clock Gating Control'를 의미한다. 이 류의 register는 총 3가지가 있고 각각 RCGC0, RCGC1, 그리고 RCGC2이다. 각각의 register에서 [5:0] bit의 값만 aviliable하고 [31:6] bit들은 사용할 수 없고 값을 쓰면 안된다. [5:0] bit들은 system clock을 각각 F~A 6개의 port에서 사용할 수 있도록 개발자가 제어한다(0:disable, 1:enable). 일반적인 input/output으로 사용할 때에는 RCGC2의 bit를 이용하여 제어한다. RCGC0과 RCGC2에 대해서는 추후에 알아보도록 하자.

 Port F를 사용할 것이므로 'SYSCTL_RCGC2_R |= 0x20;' 즉, 해당 register의 5번 bit를 set한다. 해당 register의 값이 입력한 대로 적용이 되려면 일정한 시간이 걸리므로 delay를 사용하여 rest한다.

• GPIO_PORTF_LOCK_R

 이 register는 GPIO_PORTF_CR_R reg.에 write access를 할 수 있게 한다. 이 register에 0x4C4F434B를 쓰면 unlock되며 CR_R에 값을 쓸 수 있게 된다. 이외의 값을 쓰면 lock되고 0x0000.0001 값으로 reset된다.

• GPIO_PORTF_CR_R

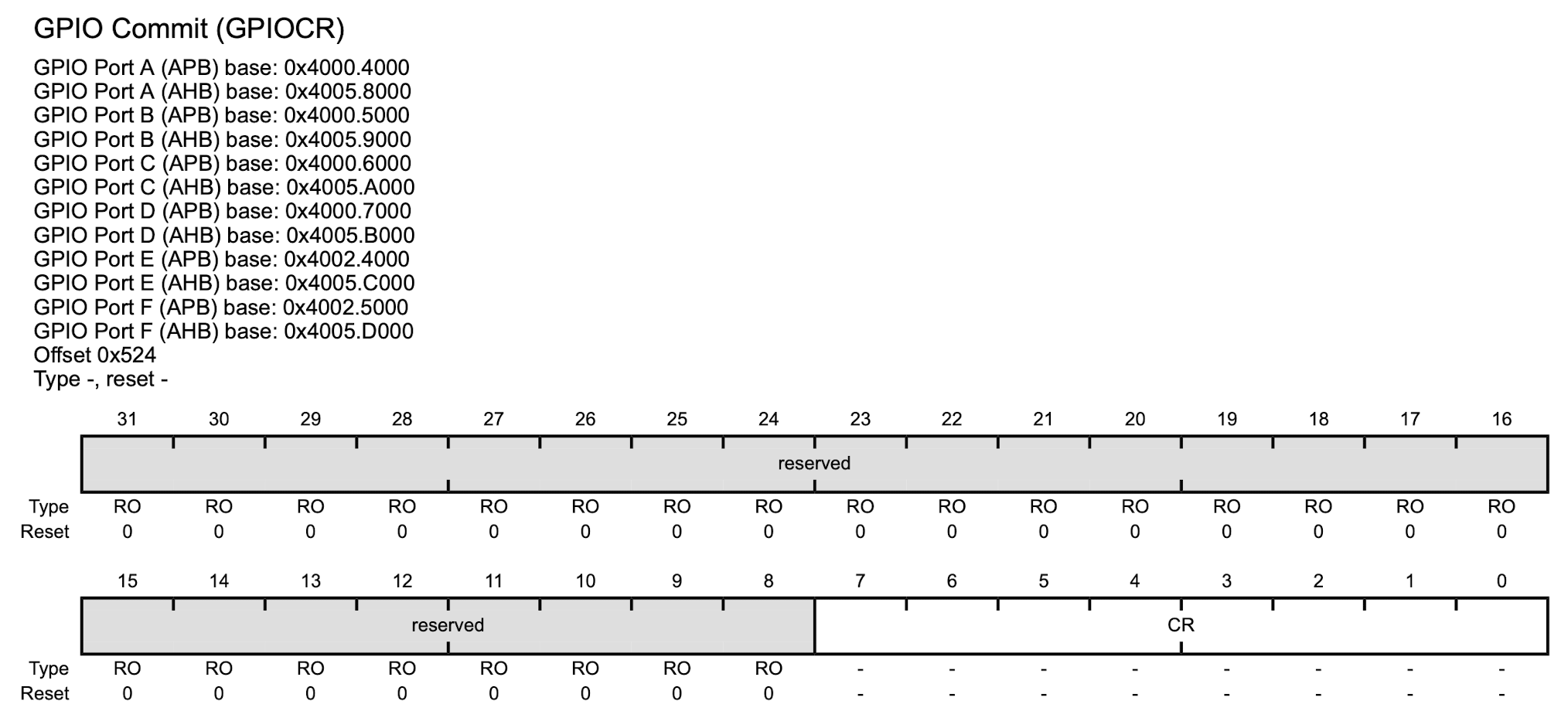

<Fig. 2-3> GPIO_PORTF_CR_R reg. description





 이 register는 위의 LOCK_R을 통해 enable된다. 위에서 볼 수 있듯 [7:0] bit들에만 값을 쓸 수 있다. 각각의 bit는 각 port의 8개의 핀을 의미한다. 이 register의 bit를 '1'로 set하면 해당 핀에 상응하는 GPIOAFSEL, GPIOPUR 혹은 GPIOPDR, GPIODEN register의 bit에 값을 쓸 수 있다.

• GPIO_PORTF_PCTL_R

 이 register는 GPIOAFSEL, 즉, PORT의 special function을 사용하는 경우에 사용하는 register이다. 따라서 이 값은 0x0000.0000으로 설정해주어야한다. 추후에 special function을 사용할 때 자세히 알아보도록 하자.

• GPIO_PORTF_DIR_R

 이 register는 핀의 input/output(Direction)을 결정하는 register이다. [7:0] bit들만 사용할 수 있으며 각 bit들은 각각의 port의 핀들에 대응된다. 이 값이 '1'로 set되면 해당 핀이 output으로 설정되고, '0'으로 clear되면 input으로 설정된다.

• GPIO_PORTF_PUR_R

 PF0와 PF4는 스위치를 눌렀을 때 GND로 연결되므로 누르지 않았을때 floating 상태가 될 수 있다. 따라서 내부 pull-up을 이용하는 방식을 사용하는데 이때 해당 register를 set한다. 이에 상응하는 GPIO_PORTF_PDR_R의 bit는 자동으로 clear된다. 이때의 pull-up은 weak하다고 하는데 이는 내부에 pull-up register를 상당히 큰 값으로 가져갈 때 이렇게 부른다.

---
